HD108-SMD2020-RGB-Pixel-LED-Chip-IC-Driver

HD108 2020 Pemacu IC Cip LED Piksel RGB

Pemacu IC Cip LED HD108 SMD5050 RGB Pixel
HD107S SMD2020 RGB 8 BIT Pixel LED Chip IC Driver

LED RGB HD108
5v mengawal secara individu
27khz PWM kadar penyegaran
sumber LED :5050LED SMD
16sedikit 65536 peredupan kelabu

1. Penerangan Produk

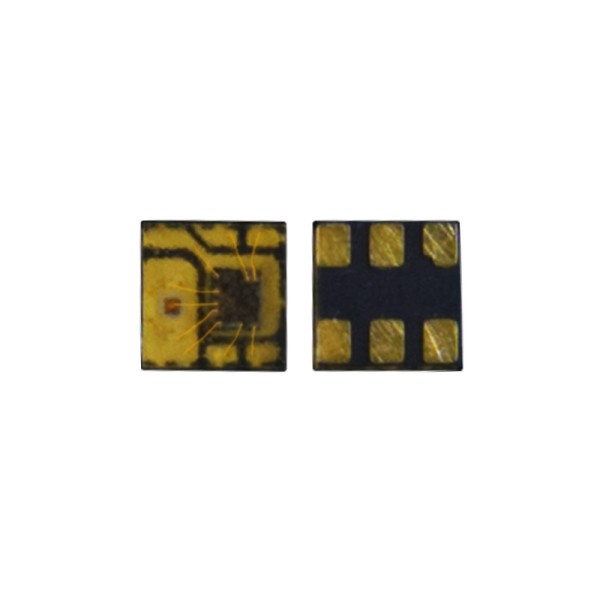

HD108 2020 is a two-wire transmission three-channel (RGB) litar kawalan pemacu dan litar pemancar cahaya dalam salah satu sumber cahaya LED kawalan luaran pintar. Litar arus malar terbina dalam dan pengayun RC; modul kawalan keuntungan semasa bersepadu dalaman, proses CMOS, voltan rendah, penggunaan kuasa yang rendah; apabila REXT terapung, output lalai pemacu arus pemalar tiga saluran sebanyak 18mA, produk ini dilengkapi dengan modul penyahkod isyarat, Juga boleh menjadi perintang luar REXT untuk melaraskan arus yang diperlukan, setiap saluran keluaran boleh mengeluarkan 16-bit (65536 tahap) arus linear boleh laras kelabu; menggunakan output dua wayar, Data DATA dan isyarat CLK segerak, supaya cip siri Penyegerakan tindakan output; kadar segar semula sehingga 27KHz, menampakkan lebih halus dan licin, kuasa lalai tidak menyala.

2. Ciri

● Atas SMD dalaman bersepadu kualiti tinggi talian kawalan luaran bersiri lata IC arus malar; 5Aplikasi V; lalai pada lampu elektrik;
● Litar kawalan dan cip RGB masuk 2020 komponen, untuk membentuk kawalan penuh piksel, keseragaman dan ketekalan pencampuran warna;
● Kawalan segerak Dua wayar, fungsi penghantaran dua arah terbina dalam.
●Kawalan output tiga warna RGB, 64sedikit (65536 tahap) tetapan warna; setiap set data adalah kod permulaan 1bit +15 sedikit (32) pelarasan kecerahan (merah, hijau, biru tiga port setiap 5bit, sepadan dengan S4 ~ S0) ; 48bit data kelabu (merah, hijau, biru 16bit) gubahan.
● Pemacu arus malar tiga hala, terbina dalam ketepatan tinggi dan kestabilan tinggi pengayun, ralat semasa <± 5%.
● Kekerapan input data bersiri maksimum 40MHZ, kadar segar semula sehingga 27KHz, lata sehingga 1024 mata.
● arus pelarasan rintangan luaran REXT (REXT terapung, LAIN / G / B kepada kira-kira 18mA; Perintang luar REXT untuk melaraskan arus maksimum 60mA).

3. Permohonan

  • lampu LED
  • Jalur LED ,modul piksel yang diketuai
  • Skrin LED papan iklan LED

4.Parameter Teknikal
Perkara No.: HD108 2020 RGB
Jenis LED: 2020 SMD
Voltan: DC5V
warna: RGB
Penerangan: 65536 grey scale,(16bit) one clock cable, one data cable

HD108/HD107s VS apa017 Vs apa102 VS sk9822 and other LED.ect

Spesifikasi:

produk Keluk gamma Resolusi Tahap kelabu Kadar PWM isyarat Jenis Jam Kuantiti Saluran RGB RGBW
APA102 1.0 8 bit 256 1.9KHZ SPI CLK, DATA 3 ya
APA102C 1.0 8 bit 256 1.8KHZ SPI CLK, DATA 3 ya
FW1834 1.0 8 bit 256 8.0KHZ SPI DATA berganda 4 ya ya
FW1906 1.0 8 bit 256 8.0KHZ SPI DATA Sahaja 6 ya
GS8206 1.0 8 bit 256 8.0KHZ SPI DATA berganda 3 ya
GS8208 1.0 8 bit 256 8.0KHZ SPI DATA berganda 3 ya
GS8512 2.2 / 2.5 16 bit 65536 12.0KHZ DMX512 Satu isyarat sahaja 3 ya
GS8515 2.2 / 2.5 16 bit 65536 9.0KHZ DMX512 Satu isyarat sahaja 4 ya
HD107s 1.0 8 bit 256 27KHZ SPI CLK, DATA 3 ya
HD108 2.2 16 bit 65536 27KHZ SPI CLK, DATA 3 ya
Hi512D 1.0/2.0/2.2/2.5 16 bit 65536 16.0KHZ DMX512 A, isyarat B 4 / 5 ya
LPD6803 1.0 5 bit 32 1.0KHZ SPI CLK, DATA 3 ya
LPD8806 X 10 bit 1024 4.0KHZ SPI CLK, DATA 6 ya
P9813 1.0 8 bit 256 4.0KHZ SPI CLK, DATA 3 ya
SK6812 1.0 8 bit 256 1.2KHZ SPI DATA Sahaja 3 / 4 ya ya
SK6813-P6 1.0 8 bit 256 1.2KHZ SPI DATA berganda 3 ya
SK9822 1.0 8 bit 256 4.0KHZ SPI CLK, DATA 3 ya
SK9826 2.2 16 bit 65536 4.0KHZ SPI CLK, DATA 3 ya
SM16703(PB) 1.0 8 bit 256 1.2KHZ SPI DATA Sahaja 3 ya
SM16704(PB) 1.0 8 bit 256 1.2KHZ SPI DATA Sahaja 4 ya
SM16714 1.0 8 bit 256 1.0KHZ SPI DATA Sahaja 4 ya
SM16804 2.2 16 bit 65536 4.0KHZ SPI DATA Sahaja 4 ya
SM17512 1.0 8 bit 256 3.5KHZ DMX512 A,isyarat B 4 ya ya
TM1814 1.0 8 bit 256 1.0KHZ SPI DATA Sahaja 4 ya
TM1934 1.0 8 bit 256 1.0KHZ SPI DATA berganda 3 ya
TM512AC 2.2 16 bit 65536 2.0KHZ DMX512 A, isyarat B 4 ya
TM512AC4 1.0 8 bit 256 3.6KHZ DMX512 A, isyarat B 4 ya
UCS1903 1.0 8 bit 256 1.8KHZ SPI DATA Sahaja 3 ya
UCS2903B 1.0 8 bit 256 1.8KHZ SPI DATA Sahaja 3 ya
UCS2904B 1.0 8 bit 256 1.8KHZ SPI DATA Sahaja 4 ya
UCS2909 1.0 8 bit 256 1.8KHZ SPI DATA Sahaja 9 ya
UCS2912 1.0 8 bit 256 1.8KHZ SPI DATA Sahaja 12 ya ya
UCS512B3 1.0 8 bit 256 3.2KHZ DMX512 A sahaja 3 ya
UCS512B4L 1.0 8 bit 256 4.0KHZ DMX512 A sahaja 4 ya
UCS512C1 2.2 16 bit 65536 3.6KHZ DMX512 A, isyarat B 3 ya
UCS512C4 1.0 8 bit 256 3.6KHZ DMX512 A, isyarat B 4 ya
UCS512CNB 2.2 16 bit 65536 2.0KHZ DMX512 A, isyarat B 4 ya
UCS512D 2.2 16 bit 65536 4.0KHZ DMX512 A, isyarat B 4 ya
UCS512H4 2.2 16 bit 65536 0.25/4/8/32.0KHZ DMX512 A, isyarat B 4 ya
UCS512H4L 2.2 16 bit 65536 0.25/4/8/32.0KHZ DMX512 A, isyarat B 4 ya
UCS512H5L 2.2 16 bit 65536 0.25/4/8/32.0KHZ DMX512 A, isyarat B 4 ya
UCS512G4(H) 2.2 16 bit 65536 0.25/4/8/32.0KHZ DMX512 A, isyarat B 4 ya
UCS512G6(H) 2.2 16 bit 65536 0.25/4/8/32.0KHZ DMX512 A, isyarat B 6 ya ya
UCS8903B 2.2 8 bit 65536 4.0KHZ SPI DATA Sahaja 3 ya
UCS8904B 2.2 8 bit 65536 4.0KHZ SPI DATA Sahaja 4 ya
UCS9812 2.5 16 bit 65536 8.0KHZ SPI DATA Sahaja 12 ya ya
WS2813 1.0 8 bit 256 2KHZ SPI DATA berganda 3 / 4 ya ya
WS2811 1.0 8 bit 256 400HZ SPI DATA Sahaja 3 ya
WS2812B 1.0 8 bit 256 400HZ SPI DATA Sahaja 3 / 4 ya ya
WS2815 1.0 8 bit 256 2.0KHZ SPI DATA berganda 3 ya
WS2818 1.0 8 bit 256 2.0KHZ SPI DATA berganda 3 ya
